Ограничитель перенапряжений типа ОПНп-220/146/10/550 III УХЛ 1
ООО «Вэлтон" предлагает ограничители перенапряжений нелинейные в полимерном корпусе, (ОПНп). В отличие от традиционных вентильных разрядников с искровыми промежутками они не содержат искровых промежутков и имеют активную часть состоящую из металлооксидных нелинейных резисторов (варисторов), изготовленных из окиси цинка (ZnO) с малыми добавками оксидов других металлов.
Ограничители перенапряжений предназначены для защиты от коммутационных и атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока промышленной частоты номинальным напряжением от 0.38 до 750 кВ.
Ограничитель рассчитан для работы в районах с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы III по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения III по ГОСТ 9920) на открытом воздухе. Предельное верхнее значение температуры окружающей среды - плюс 45 С, нижнее - минус 60 С.
Так как в ограничителях перенапряжений нет искрового промежутка, то при их срабатывании износа контактов не происходит. Варисторы, применяемые в ограничителях перенапряжений имеют устойчивую вольтамперную характеристику, которая не изменяется в процессе эксплуатации. Поэтому, в отличие от вентильных разрядников, ограничители перенапряжений не требуют обслуживания и контроля параметров в течение всего срока службы.
Разработка основана на длительном (более 30 лет) и тесном сотрудничестве ученых и специалистов Ленинградского политехнического института (ныне Санкт-Петербургский политехнический университет)
В частности, для создания ОПН мы используется оксидноцинковые варисторы диаметром 22…120 мм производства Китая, Германии, Австрии, США. Кремнийорганический каучук из США, Германии; стеклопластик - производства РФ, Азербайджана. Производство указанных изделий экологически чистое.
Конструкция и технология изготовления ОПНп
ОПНп состоит из колонки высоколинейных оксидноцинковых варисторов (ОЦВ), заключенных в полимерную изоляционную оболочку. Полимерная оболочка Основой оболочки является высокопрочный стеклопластик (труба или однонаправленный стержень), воспринимающий все механические нагрузки. На стеклопластиковый корпус методом бесшовного прессования нанесено трекингостойкое и атмосферостойкое защитное ребристое покрытие. По концам стеклопластикового корпуса монтируются металлические фланцы. К внутренней части присоединяется колонка ОЦВ. При этом, фланцы выполняют роль контактных выводов аппарата. Герметизация внутренней полости корпуса аппарата осуществляется путем герметичного соединения ее с фланцами. Колонка ОЦВ с установленной на нее пружиной для контактного нажатия предварительно покрывается высокоэластичным кремнийорганическим наполненным компаундом (обладающим высокой теплопроводностью и минимальным коэффициентом объемного расширения). Собранная таким образом колонка ОЦВ устанавливается в стеклопластиковый корпус, а пространство между колонкой варисторов и корпусом заполнено полимерной композицией на основе низкомолекулярного синтетического каучука.
Специальная конструкция стеклопластикового корпуса ОПНп и технология сборки аппарата обеспечивает полную взрывобезопасность конструкции.

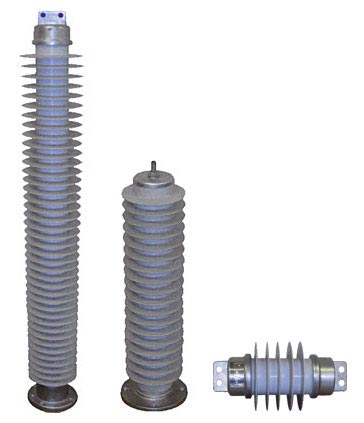

ОПНп изготовляются в опорном и подвесном типах исполнения. В зависимости от типов исполнения выполняется и комплектация ОПНп фланцами соответствующей конструкции.
Применение трекингостойкой и атмосферостойкой кремнийорганической резины для изготовления внешней изоляции позволило разработать ОПН, способные эксплуатироваться как в районах с высокой загрязненностью (до 5 СЗА по ГОСТ 28586 или до степени загрязнения IV по гост 9920), так и в сейсмоопасных районах и в условиях сильной вибрации и частых механических ударов. ОПНп в полимерных корпусах меньше повреждаются при транспортировке и хранении.Корпус ограничителя озоностойкий, герметичен и влагонепроницаем выдерживает механическую нагрузку от вибрации по группе условий экcплуатации.
Производство ограничителей перенапряжения в полимерных корпусах для сетей 0,22 кВ — 750 кВ
Настоящее техническое описание и инструкция по эксплуатации распространяется на ограничитель перенапряжений нелинейный в кремнеорганическом полимерном корпусе типа ОПНп-X/XX/X-III-УХЛX, именуемый в дальнейшем «ограничитель».
Расшифровка условного обозначения типа ограничителя:
- О — ограничитель.
- П — перенапряжений.
- Н — нелинейный.
- п — в полимерном корпусе.
- Х — номинальное напряжение ограничителя , кВ.
- X — Наибольшее длительно допустимое рабочее напряжение, кВ
- Х — Номинальный разрядный ток, кА
- X — Класс пропускной способности 1- 400А - 2-500А и более.
- III — степень загрязнения изоляции по ГОСТ 9920,
- УХЛ X — климатическое исполнение по ГОСТ 15150.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ОПНп предназначены для защиты:
- электрооборудования подстанций
- кабельных сетей
- электродвигателей и генераторов воздушных линий электропередач
ОПНп применяются:
- в энергосистемах переменного и постоянного тока
- на электрифицированных сетях железных дорог
- на предприятиях химической, металлургической, нефтегазовой промышленности
